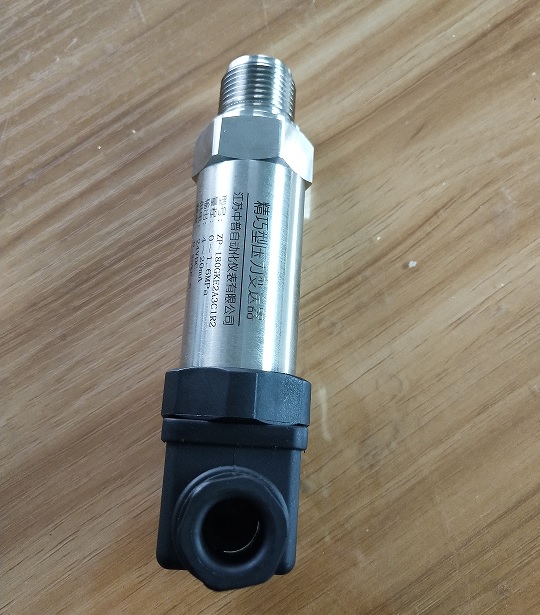

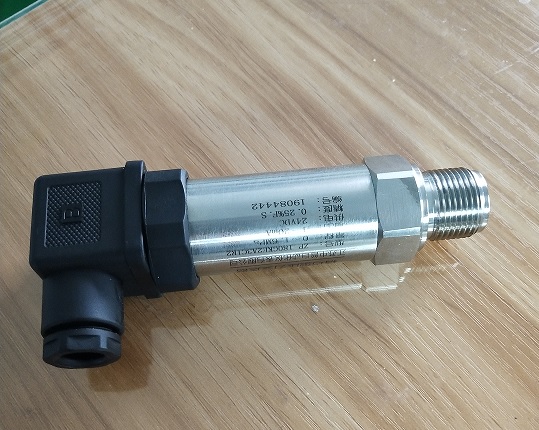

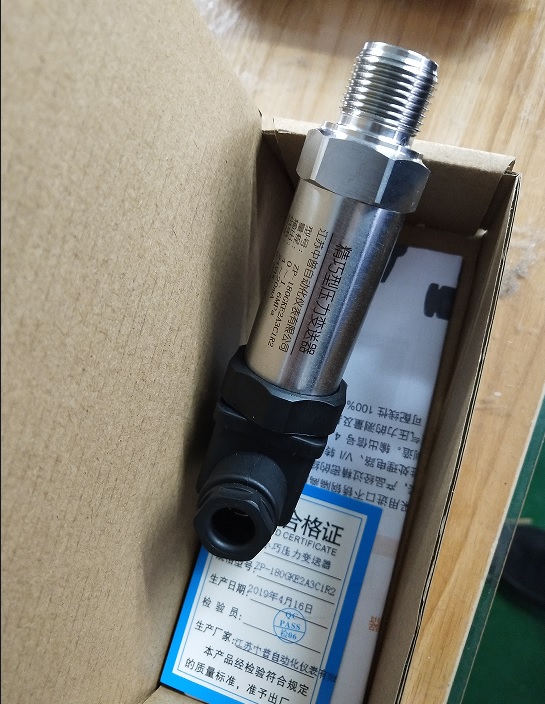

精巧型壓力變送器技術與應用
一、定義與核心技術
精巧型壓力變送器是專為空間受限場景設計的微型化壓力測量設備，其核心功能在于將液體、氣體等介質的壓力信號轉換為標準電信號（如4~20mA），同時具備高精度與抗干擾能力。關鍵技術包括：
- 結構微型化
江蘇中普產品采用基座-殼體-四芯插件的三級密封結構，通過螺紋連接與密封隔墊設計，有效隔離外界干擾，保證壓敏元件穩定工作。 - 傳感器技術
主流產品采用擴散硅或陶瓷壓阻傳感器，配合溫度補償技術實現±0.1%~0.5%FS的高精度測量，其中單晶硅諧振式傳感器長期穩定性可達±0.1%FS/年。 - 信號處理
集成式放大電路實現信號零點和增益自動校準，支持HART協議通信，如GPJ系列通過霍斯曼接頭實現快速信號傳輸。
二、技術參數對比
| 型號/參數 | 量程范圍 | 精度等級 | 工作溫度 | 輸出信號 | 防護等級 |
|---|---|---|---|---|---|
| GPJ系列 | 0~60MPa | 0.5%FS | -20~85℃ | 4~20mA | IP54 |
| KO空壓機款 | 0~200MPa | 0.25%FS | 未明確 | 標準工業信號 | IP66 |
| DBS316系列 | 0-100Pa~40MPa | 0.5%FS | -10~70℃ | 4~20mA | IP54 |
三、典型應用場景
- 工業自動化
空壓機壓力監測（如KO型號）、管道壓力監控，適用于M20×1.5螺紋安裝的緊湊空間。 - 特殊環境
石油化工腐蝕介質測量采用316L不銹鋼外殼，配合密封隔墊實現IP67防護17。 - 精密控制
智能建筑空調系統采用0.1%FS高精度型號，通過HART協議接入樓宇自控系統36。
四、選型要點
- 介質兼容性
腐蝕性介質需選用陶瓷傳感器+哈氏合金膜片組合，如江蘇中普產品采用擴散硅傳感器實現酸堿介質兼容。 - 安裝空間
直徑≤50mm的場合優先選擇霍斯曼接頭設計，如ZP-GPJ系列外徑僅Φ33mm。 - 信號配置
長距離傳輸優選兩線制4~20mA輸出，復雜控制系統需配置HART協議版本。
